Wer elektrische Leitungen verlegt – ob im Hausbau, bei der Renovierung oder bei handwerklichen Projekten – steht früher oder später vor der Frage: Welchen Kabelquerschnitt brauche ich eigentlich? Die Wahl des richtigen Querschnitts ist keine Formalität, sondern eine grundlegende Sicherheitsfrage. Ein zu gering dimensioniertes Kabel kann sich unter Last gefährlich erhitzen und im schlimmsten Fall einen Brand auslösen.

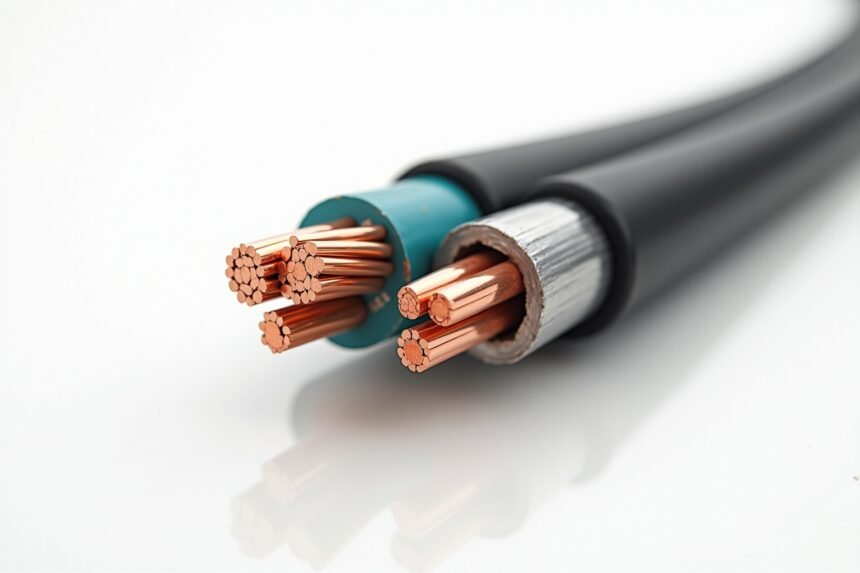

Der Kabelquerschnitt – angegeben in Quadratmillimetern (mm²) – bestimmt, wie viel Strom ein Leiter dauerhaft und sicher transportieren kann. Dabei spielen mehrere Faktoren eine entscheidende Rolle: die zu erwartende Stromstärke, die Länge der Leitung sowie die Art der Verlegung. Wer diese Grundlagen kennt und richtig anwendet, legt den wichtigsten Grundstein für eine sichere und normgerechte Elektroinstallation.
⚡ Faustformel: Für Steckdosen und Lichtkreise im Haushalt gilt in der Regel ein Mindestquerschnitt von 1,5 mm² (Licht) bzw. 2,5 mm² (Steckdosen).
🌡️ Wärmeentwicklung beachten: Ein zu kleiner Querschnitt führt zu erhöhtem Widerstand und gefährlicher Erwärmung – Brandgefahr ist die Folge.
📏 Leitungslänge einkalkulieren: Bei langen Leitungswegen kann ein größerer Querschnitt nötig sein, um den Spannungsabfall innerhalb der zulässigen Grenzen zu halten.
Warum der richtige Kabelquerschnitt so wichtig ist
Der richtige Kabelquerschnitt ist eine der grundlegendsten Entscheidungen bei jeder elektrischen Installation und hat direkte Auswirkungen auf Sicherheit und Funktionalität. Wird ein zu geringer Querschnitt gewählt, kann das Kabel durch den fließenden Strom überhitzen, was im schlimmsten Fall zu Kabelbränden oder gefährlichen Defekten führt. Ein zu großer Querschnitt hingegen ist zwar sicherer, verursacht aber unnötige Materialkosten und erschwert die Verarbeitung. Ähnlich wie bei der richtigen Pflege im Alltag gilt auch hier: Die richtige Wahl von Anfang an spart langfristig Zeit, Geld und schützt vor vermeidbaren Risiken.
Die wichtigsten Grundbegriffe rund um den Kabelquerschnitt
Wer sich mit der Elektroinstallation beschäftigt, stößt schnell auf eine Reihe von Fachbegriffen, die zunächst verwirrend wirken können. Der Kabelquerschnitt bezeichnet dabei die Querschnittsfläche eines elektrischen Leiters und wird in der Einheit Quadratmillimeter (mm²) angegeben. Er bestimmt maßgeblich, wie viel elektrischer Strom ein Kabel sicher und dauerhaft transportieren kann, ohne sich dabei gefährlich zu erhitzen. Eng damit verbunden ist der Begriff der Strombelastbarkeit, also der maximale Strom, den ein Leiter unter definierten Bedingungen dauerhaft führen darf. Möchte man den passenden Querschnitt für eine bestimmte Anwendung ermitteln, empfiehlt es sich, den Leistungsquerschnitt berechnen zu lassen, um sicherzustellen, dass alle relevanten Faktoren wie Leitungslänge, Spannung und Leistungsaufnahme korrekt berücksichtigt werden.
Welche Faktoren den richtigen Kabelquerschnitt bestimmen
Der richtige Kabelquerschnitt hängt von mehreren entscheidenden Faktoren ab, die gemeinsam betrachtet werden müssen. An erster Stelle steht die Stromstärke, die durch das Kabel fließen soll, denn je höher die Last, desto größer muss der Querschnitt gewählt werden, um eine gefährliche Überhitzung zu vermeiden. Ebenso spielt die Leitungslänge eine wichtige Rolle, da längere Kabel einen höheren Widerstand erzeugen und damit zu unerwünschten Spannungsabfällen führen können. Nicht zuletzt beeinflussen auch die Verlegeart sowie die Umgebungstemperatur die Wahl des geeigneten Querschnitts, da schlecht belüftete oder warme Umgebungen die maximale Belastbarkeit eines Kabels spürbar reduzieren – ähnlich wie es bei der Planung privater Umgebungen mit spezifischen Anforderungen wichtig ist, alle Rahmenbedingungen sorgfältig zu berücksichtigen.
Kabelquerschnitte im Überblick: Welche gibt es und wofür werden sie verwendet
Kabelquerschnitte werden in Quadratmillimetern (mm²) angegeben und bestimmen, wie viel elektrischen Strom ein Kabel sicher transportieren kann. Die gängigsten Querschnitte im Haushaltsbereich reichen von 1,5 mm² für Lichtkreise über 2,5 mm² für Steckdosenstromkreise bis hin zu 6 mm² oder mehr für leistungsstarke Verbraucher wie Herde oder Durchlauferhitzer. Im industriellen und gewerblichen Bereich kommen noch deutlich größere Querschnitte zum Einsatz, die speziell für hohe Stromlasten und lange Leitungswege ausgelegt sind. Die richtige Wahl des Kabelquerschnitts ist entscheidend, um Überhitzung, Leitungsschäden und im schlimmsten Fall Brände zu vermeiden.
- 1,5 mm² eignet sich für Lichtkreise und schwach belastete Stromkreise.
- 2,5 mm² ist der Standardquerschnitt für Steckdosenstromkreise im Haushalt.
- 6 mm² und größer werden für leistungsstarke Geräte wie Herde oder Klimaanlagen benötigt.
- Ein zu kleiner Querschnitt führt zu gefährlicher Überhitzung des Kabels.
- Der Kabelquerschnitt muss immer auf den maximalen Stromverbrauch des Verbrauchers abgestimmt sein.
Schritt-für-Schritt: So berechnen Sie den richtigen Kabelquerschnitt
Um den richtigen Kabelquerschnitt zu berechnen, müssen zunächst drei grundlegende Werte bekannt sein: die Stromstärke in Ampere, die Leitungslänge in Metern und das verwendete Leitermaterial (Kupfer oder Aluminium). Im ersten Schritt ermitteln Sie die maximale Stromstärke, indem Sie die angeschlossene Leistung in Watt durch die Netzspannung von 230 Volt dividieren. Anschließend wenden Sie die Formel für den Querschnitt an: A = (2 × L × I) / (κ × ΔU), wobei L die Leitungslänge, I die Stromstärke, κ die elektrische Leitfähigkeit des Materials und ΔU den zulässigen Spannungsfall darstellt. Wichtig ist dabei, den berechneten Wert stets auf den nächsthöheren genormten Querschnitt aufzurunden, da Zwischenwerte in der Praxis nicht erhältlich sind. Wer auf Nummer sicher gehen möchte, nutzt zusätzlich die gängigen Tabellenwerte aus der DIN VDE 0100, die für häufige Anwendungsfälle bereits fertige Richtwerte liefern.
Formel: A = (2 × L × I) / (κ × ΔU) – Diese Grundformel liefert den minimal erforderlichen Kabelquerschnitt in mm².
Aufrunden ist Pflicht: Berechnete Querschnitte immer auf den nächsten genormten Wert (z. B. 1,5 / 2,5 / 4 mm²) aufrunden.
Zulässiger Spannungsfall: Laut DIN VDE 0100 darf der Spannungsfall in Hausinstallationen maximal 3 % der Nennspannung betragen.
Häufige Fehler bei der Wahl des Kabelquerschnitts und wie Sie diese vermeiden
Ein häufiger Fehler bei der Wahl des Kabelquerschnitts ist, den Stromverbrauch der angeschlossenen Geräte zu unterschätzen und dadurch einen zu geringen Querschnitt zu wählen, was zu gefährlicher Überhitzung führen kann. Ebenso vernachlässigen viele die Leitungslänge, obwohl längere Kabel einen größeren Spannungsabfall verursachen und daher einen entsprechend größeren Querschnitt erfordern. Um solche Fehler zu vermeiden, empfiehlt es sich, stets einen zuverlässigen und sicheren Umgang mit moderner Technik zu pflegen und die Querschnittsberechnung sorgfältig anhand der tatsächlichen Anforderungen durchzuführen.
Häufige Fragen zu Kabelquerschnitt wählen Grundlagen
Wovon hängt die Wahl des richtigen Kabelquerschnitts ab?
Der passende Leiterquerschnitt richtet sich in erster Linie nach der fließenden Stromstärke, der Leitungslänge und dem zulässigen Spannungsabfall. Auch die Verlegeart spielt eine wichtige Rolle: Ein Kabel unter Putz kann weniger Wärme abgeben als ein frei verlegtes Kabel und muss deshalb großzügiger dimensioniert werden. Zusätzlich beeinflussen die Umgebungstemperatur, eine mögliche Bündelung mehrerer Leitungen sowie die gewünschte Absicherung die Dimensionierung der elektrischen Leitung maßgeblich.
Wie berechnet man den benötigten Leitungsquerschnitt für eine Steckdose?
Für eine Haushaltssteckdose wird üblicherweise ein Leiterquerschnitt von 1,5 mm² oder 2,5 mm² verwendet. Der genaue Wert ergibt sich aus der maximalen Stromstärke des angeschlossenen Verbrauchers und der Leitungslänge. Die Faustformel für den Spannungsabfall lautet: U = (2 × Länge × Strom) / (Leitfähigkeit × Querschnitt). Liegt der Spannungsabfall unter 3 % der Nennspannung, ist die Dimensionierung des Kabels in der Regel ausreichend. Für Stromkreise mit höheren Lasten empfiehlt sich stets ein größerer Aderquerschnitt.
Was ist der Unterschied zwischen 1,5 mm² und 2,5 mm² Kabelquerschnitt?
Ein Leiterquerschnitt von 1,5 mm² ist für Beleuchtungskreise mit geringen Lasten geeignet und trägt im Normalfall bis zu 16 A. Ein Kabel mit 2,5 mm² Aderquerschnitt wird für Steckdosenstromkreise empfohlen, da es höhere Stromstärken bis etwa 20 A dauerhaft führen kann. Der größere Querschnitt reduziert den ohmschen Widerstand der Leitung, senkt den Spannungsabfall und vermindert die Wärmeentwicklung. Bei längeren Leitungswegen oder leistungsstarken Verbrauchern ist die stärkere Dimensionierung daher klar zu bevorzugen.
Welchen Kabelquerschnitt brauche ich für eine Herdanschlussleitung?
Elektroherde zählen zu den leistungsstärksten Haushaltsgeräten und benötigen daher eine entsprechend dimensionierte Zuleitung. In der Regel wird für den Herdanschluss ein Leitungsquerschnitt von 2,5 mm² bis 6 mm² empfohlen, abhängig von der Anschlussleistung und der Leitungslänge. Üblich ist eine fünfadrige Leitung mit 2,5 mm² oder 4 mm² Aderquerschnitt, die über eine eigene Absicherung verfügt. Die genaue Dimensionierung des Kabels sollte stets von einer Elektrofachkraft geprüft und ausgeführt werden.
Wie wirkt sich die Leitungslänge auf den erforderlichen Querschnitt aus?
Mit zunehmender Leitungslänge steigt der elektrische Widerstand der Leitung, was zu einem höheren Spannungsabfall führt. Um diesen Effekt zu kompensieren, muss bei längeren Kabeln ein größerer Leiterquerschnitt gewählt werden. Als Richtwert gilt: Verdoppelt sich die Leitungslänge, sollte der Aderquerschnitt entsprechend angepasst werden, damit der Spannungsabfall den zulässigen Grenzwert von 3 % nicht überschreitet. Besonders bei Niedervoltanlagen oder langen Zuleitungen in Garten oder Garage ist eine sorgfältige Querschnittsberechnung unerlässlich.
Kann man im Zweifelsfall einfach einen größeren Kabelquerschnitt wählen?
Grundsätzlich ist ein überdimensionierter Leiterquerschnitt elektrisch sicher und reduziert Verluste sowie Wärmeentwicklung. Allerdings sollte die Absicherung stets zum tatsächlich eingesetzten Kabel passen: Eine zu groß gewählte Sicherung bei einem zu kleinen Kabel wäre gefährlich. Umgekehrt verursacht ein unnötig großer Aderquerschnitt höhere Material- und Installationskosten. Die Dimensionierung sollte daher auf Basis einer korrekten Berechnung erfolgen, wobei ein gewisser Sicherheitspuffer durchaus sinnvoll und in der Praxis gängig ist.
